Membuat Jaringan Peer To Peer
Jaringan Peer To Peer adalah suatu jaringan yang menghubungkan computer satu dengan computer yang kedua, dengan kata lain ini hanya dua computer saja. Pembuatan jaringan Peer To Peer ini adalah termasuk yang termudah, karena dalam hal ini kita memerlukan HUB atau penghubung, berikut langkah-langkah pembuatan jaringan Peer To Peer
Sebagai catatan untuk membuat jaringan computer Peer To Peer kabel UTP yang dibuat harus dengan crossover/crossline karena jika menggunakan Straight Through kabel LAN dianggap tidak terkoneksi (a network cable is unplugged) kecuali jika ethernet atau LAN card yang anda gunakan sudah support dengan Straight Through.
Untuk membuat kabel jaringan crossover/crossline sebagai berikut :
1. Kabel UTP
sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&sa=N&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=wP-cqaVwP_jH3M:&imgrefurl=http://bonsaiteknologi.blogspot.com/2011/11/cara-mudah-membuat-kabel-utpkabel-lan.html&docid=FjdDdHuxoSOO0M&imgurl=https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiPotdyV6kIhRKBZ8kdDk_yW-96-RCnmRecGIVNl9SzLdZ8t97ltRif0mSoTuswN10JqD-VJyq-YX4XoaTea94gaRkWxDJCXlXdOCbc9uhHtbhJiBuLGzifdMAI1lvHd48Z0S0U9iEMmzlG/s1600/utp.jpg&w=300&h=300&ei=KZnfT_arOoHJrAeo7IH2CA&zoom=1&iact=hc&vpx=109&vpy=69&dur=2813&hovh=225&hovw=225&tx=145&ty=93&sig=115805532217480122727&page=1&tbnh=161&tbnw=161&start=0&ndsp=10&ved=1t:429,r:0,s:0,i:73
kabel UTP memiliki 4 pasang kabel kecil di dalamnya yang memiliki warna berbeda :
Pasangan 1 : Putih/Biru dan Biru,
Pasangan 2 : Putih/Oranye dan Orange,
Pasangan 3 : Putih/Hijau dan Hijau,
Pasangan 4 : Putih/Coklat dan Coklat
2. RJ-45 connector
sumber : http://www.google.co.id/imgres?num=10&um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=4hEdeHHdTh3BqM:&imgrefurl=http://technocell.wordpress.com/2007/11/15/skema-kabel-utp-di-rj45/&docid=Wm4482Gj0GbSWM&imgurl=http://tianzega.files.wordpress.com/2007/09/rj45.jpg%253Fw%253D425&w=400&h=400&ei=OJrfT6a2J4WnrAfR_OX7CA&zoom=1&iact=hc&vpx=332&vpy=128&dur=926&hovh=225&hovw=225&tx=146&ty=150&sig=115805532217480122727&sqi=2&page=1&tbnh=122&tbnw=114&start=0&ndsp=19&ved=1t:429,r:2,s:0,i:71
3. Crimping Tool
sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=SBg5aRm5r2nGoM:&imgrefurl=http://jofania.wordpress.com/2010/01/30/jaringan-lan-01/crimping_tool/&docid=Zg3f9HMpESra-M&imgurl=http://jofania.files.wordpress.com/2010/01/crimping_tool.jpg&w=360&h=360&ei=nJrfT_3fHonprAfC76mLCQ&zoom=1&iact=hc&vpx=114&vpy=125&dur=788&hovh=225&hovw=225&tx=115&ty=121&sig=115805532217480122727&page=1&tbnh=117&tbnw=173&start=0&ndsp=20&ved=1t:429,r:0,s:0,i:65
4. Lan

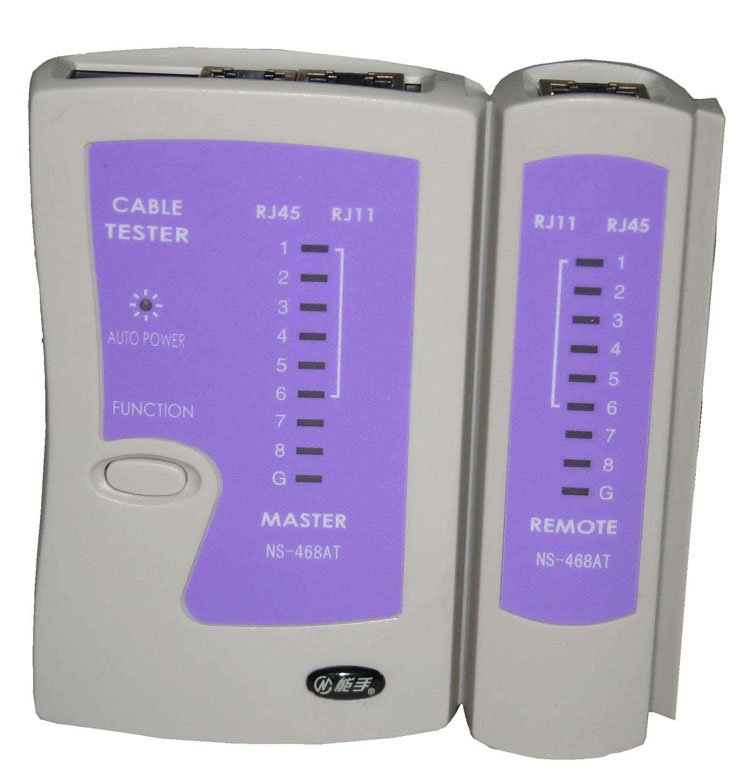

5. Tester
sumber : http://www.google.co.id/imgres?num=10&um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=PDlzvv4eSJb4DM:&imgrefurl=http://www.alibaba.com/productshowimg/ljf16611-11560934-0/Network_Cable_Tester_LAN_Tester.html&docid=0zpOAjrqVsPwEM&imgurl=http://i00.i.aliimg.com/photo/v0/11560934/Network_Cable_Tester_LAN_Tester.jpg&w=750&h=775&ei=5JrfT53uFc6HrAeklMD7CA&zoom=1&iact=hc&vpx=404&vpy=140&dur=619&hovh=228&hovw=221&tx=135&ty=128&sig=115805532217480122727&sqi=2&page=1&tbnh=116&tbnw=112&start=0&ndsp=21&ved=1t:429,r:9,s:0,i:93
Proses pembuatan :
crossover2
Urutan pemasangan : Salah satu sisi kabel dibuat sesuai dengan standar “Straight Through”, sedangkan sisi kabel lainnya, dilakukan “Cross-Over”, yaitu :
Ujung kabel 1 Ujung Kabel 2
Pin 1 : Putih/Hijau Pin 1 : Putih/Orange
Pin 2 : Hijau Pin 2 : Orange
Pin 3 : Putih/Oranye Pin 3 : Putih/Hijau
Pin 4 : Biru Pin 4 : Biru
Pin 5 : Putih/Biru Pin 5 : Putih/Biru
Pin 6 : Oranye Pin 6 : Hijau
Pin 7 : Putih/Coklat Pin 7 : Putih/Coklat
Pin 8 : Coklat Pin 8 : Coklat
sumber : http://www.google.co.id/imgres?num=10&um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=PUweZNDp9EsGiM:&imgrefurl=http://2oktowow86.wordpress.com/2010/05/21/teknik-pemasangan-kabel-utp-rg-45/&docid=Pkxrvy26gOr5oM&imgurl=http://2oktowow86.files.wordpress.com/2010/05/cross1.jpg%253Fw%253D480&w=460&h=400&ei=spvfT_SQM8PRrQfw5LmKCQ&zoom=1&iact=hc&vpx=218&vpy=259&dur=9873&hovh=209&hovw=241&tx=126&ty=84&sig=115805532217480122727&sqi=2&page=1&tbnh=115&tbnw=132&start=0&ndsp=19&ved=1t:429,r:13,s:0,i:106
Langkah-langkah pemasangan kabel UTP pada konektor RJ45 :
1. Kupas jaket dari kabel UTP dengan menggunakan crimping tool
atau alat pengupas kabel khusus.
Sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=uT1CfLzvzRqLtM:&imgrefurl=http://fairuzalmubarokafury.blogspot.com/2010/04/tutorial-pembuatan-kabel-lan.html&docid=arLCHHiyS2uadM&imgurl=https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjag6x3jzx63JsWHj5_7b8I7c5aWmBCS297ZYO0WUMzXXgOqD6ttTpBb20EJPnEg_4S1VAvBXSw0_C26Ytg-2fGDmScFtj5rRIsKQxpiRABReZ7DDQaX6igfm3hmJDiJTQtj39lyPXL5vwJ/s1600/stock-photo-cutting-an-utp-cable-with-a-network-tool-827485.jpg&w=450&h=358&ei=zZ3fT4m-IobNrQfFrLHqCA&zoom=1&iact=hc&vpx=87&vpy=23&dur=416&hovh=200&hovw=252&tx=152&ty=93&sig=115805532217480122727&page=1&tbnh=116&tbnw=146&start=0&ndsp=21&ved=1t:429,r:0,s:0,i:65
2. Pisahkan empat lilitan kabel UTP menjadi delapan bagian,
setelah itu luruskan tiap-tiap kabel agar dapat mudah dipotong.
3. Susunlah urutan warna sesuai dengan konfigurasi crossover dan
sesuaikan ujung kabel yang akan dipotong dengan konektor yang akan dipasang.
4. Gunakan tang pemotong atau crimping tools, potonglah ujung kabel secara rata
agar kabel mudah dimasukan ke lubang konektor.
Sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=Uf40fek61Y9YNM:&imgrefurl=http://kabarit.com/2009/04/instalasi-kabel-utp-cat-5e/&docid=1L1nAb8vu_W2ZM&imgurl=http://kabarit.com/wp-content/uploads/2009/04/urut.jpg&w=600&h=400&ei=zZ3fT4m-IobNrQfFrLHqCA&zoom=1&iact=hc&vpx=634&vpy=32&dur=553&hovh=183&hovw=275&tx=159&ty=106&sig=115805532217480122727&page=1&tbnh=116&tbnw=151&start=0&ndsp=21&ved=1t:429,r:4,s:0,i:77
5. Masukkan ujung kabel yang telah dipotong ke lubang konektor RJ-45 secara
bersamaan, kemudian jepit konektor dengan menggunakan crimping tool agar
konektor terkunci.
Sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=Z0cNYSCQiZ7CKM:&imgrefurl=http://www.fadhilmaulana.com/langkah-langkah-pemasangan-kabel-utp-dan-konektor-rj-45.html&docid=h1ZKfiV4NZjcyM&imgurl=http://www.fadhilmaulana.com/wp-content/uploads/2011/10/RJ45.jpg&w=1711&h=1284&ei=35_fT7iDF4bVrQfG6rnqCA&zoom=1&iact=hc&vpx=233&vpy=139&dur=4783&hovh=194&hovw=259&tx=145&ty=70&sig=115805532217480122727&page=1&tbnh=114&tbnw=152&start=0&ndsp=20&ved=1t:429,r:1,s:0,i:68
6. Lakukan tes dengan LAN Tester, jika semua lampu indikator menyala berarti semua bagian kabel sudah terpasang dengan benar.
Sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=U2VX76UO_QxdiM:&imgrefurl=http://sengkang-flash.blogspot.com/2010/01/memasang-konektor-rj45-pada-kabel-utp.html&docid=97kTfIQCFZF0VM&imgurl=https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjSHmpW5ehyd_xUUrNTozdcp9DR4loGvIu4jLyhNVNTwASorSZjcArCChAd4UhlcVGs16nKldc_AFJ6vwo-Cxyo5iyz9Z4ggQoHdabBmLyoMsH-UNEiWkxAkyndvNcPCfHo6s_-bhVLQ8g/s1600/tes_dengan_lan_tester2%25252Bcopy.jpg&w=1600&h=1200&ei=PKDfT8PXPMOqrAeE8cmECQ&zoom=1&iact=hc&vpx=90&vpy=254&dur=1886&hovh=194&hovw=259&tx=155&ty=135&sig=115805532217480122727&page=1&tbnh=121&tbnw=158&start=0&ndsp=21&ved=1t:429,r:7,s:0,i:87
Setelah pembuatan kabel crossover selesai silahkan hubungkan ke kedua komputer,
lalu setting masing-masing IP komputer dengan cara :
1. Buka network connection (dari windows explorer klik kanan
My Network Places -> Properties).
2. Klik kanan Local Area Connection, lalu pilih Properties -> Double klik
Internet Protocol (TCP/IP).
IP Address komputer 1 : 192.168.0.11 – Subnet Mask 255.255.255.0
IP Address komputer 2 : 192.168.0.22 – Subnet Mask 255.255.255.0
sumber : http://www.google.co.id/imgres?um=1&hl=id&client=firefox-a&rls=org.mozilla:en-US:official&biw=1156&bih=581&tbm=isch&tbnid=JIOuIscR2Q6VvM:&imgrefurl=http://aldinobahtiar.wordpress.com/2010/03/01/membangun-jaringan-peer-to-peer/&docid=hoG2etoQkph5cM&imgurl=http://aldinobahtiar.files.wordpress.com/2010/03/10.jpg&w=320&h=317&ei=AqHfT772M4iqrAeY69iCCQ&zoom=1&iact=hc&vpx=88&vpy=160&dur=2585&hovh=223&hovw=226&tx=96&ty=132&sig=115805532217480122727&page=1&tbnh=118&tbnw=119&start=0&ndsp=21&ved=1t:429,r:14,s:0,i:109
melakukan ping terhadap komputer 2 melalui komputer 1 di DOS lewat
Start -> Run -> ketik cmd -> lalu ketik ping 192.168.0.22
Jika komputer 2 ingin melakukan ping komputer 1 caranya sama tinggal ganti dengan IP address komputer 1.
Ping ini fungsinya untuk mengetahui berhasil tidaknya transfer data dari jaringan peer to peer yang telah kita buat tadi.
Selain ping komputer 1 bisa membuka komputer 2 secara langsung di address bar windows explorer dengan mengetikan \\192.168.0.22 begitupun sebaliknya.
Dengan demikian proses Membuat Jaringan Peer to Peer (PC to PC) selesai .
